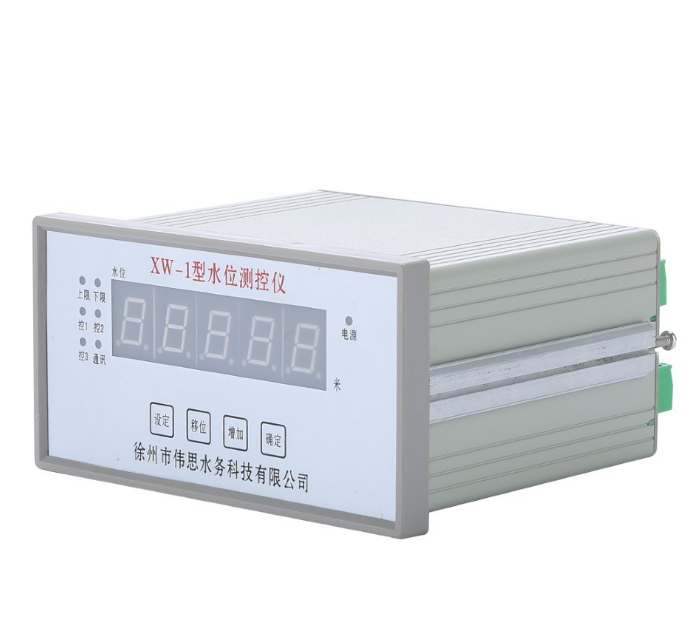

XW-1型水位測控儀--水位顯示器 |
|
技術參數 1、 水位量程：與傳感器相同（10m，20m，40m，80m等） 2、 分 辨 力：與傳感器相同（1cm，1mm等） 3、 測量精度：與傳感器相同，即±0.1%×量程±1cm（或1mm）。 4、 顯示方式：6位加2位LED顯示。6位為絕對水位（4位相對水位值+6位海拔值）顯示（紅），字高0.56”。2位為通信站號或作為其它符號顯示（綠），字高0.3”。 5、 傳感器與顯示器之間連接方式：多芯電纜（14~20芯）。 6、 輸入碼制（傳感器輸出碼制）：循環碼（葛雷碼）或其它碼制（需定制）。 7、 傳感器與顯示器之間有線距離：可達2km。 8、 數據遠傳方式（可選）： 1) RS-485（XZ-1A型），用一對雙絞線傳輸聯網。數據遠傳距離：1.2km。 RS-485口通信協議：1)MOD-WS1（MODBUS）；2）SDI-12。 2） 4~20mA電流環方式（XZ-1B型），用一對導線傳輸。 以上傳輸的數據不包含海拔值 9、 電流環：分辨力：與傳感器相同；非線性：最大±0.012%；最大誤差：±0. 15% 10、人工預置功能 1） 下限預置：出廠時為零。（4位，不含海拔） 2） 上限預置：出廠時為最大開度值。（4位，不含海拔） 3） 中限預置：出廠時為最大開度值。（4位，不含海拔） 4） 海拔預置：出廠時為零。（6位） 5） 量程（僅XZ-1B型）：量程（4位，不含海拔） 6） 通信站號預置：出廠時通常設為01。 11、報警、控制功能 報警控制信號：繼電器觸點。觸點容量：1A24VDC，0.5A125VAC。 當大于等于上、中限、小于等于下限值時，繼電器觸點吸合，并聲、光報警（數據區小數點閃爍）。聲報警持續時間約10秒鐘。中限僅繼電器動作。 12、顯示器與傳感器耦合：光電隔離 13、工作方式：連續工作。 14、顯示器內單片微機加有Watchdog，以防止運行變亂。 15、工作環境溫度：0℃ ~ +50℃，相對濕度：85%（+25℃）。 16、電源：120VAC~ 264VAC，47~440Hz。功耗：<5W。保險絲2A。
|
